Impianti di filtrazione a sabbia (granulato di quarzo)

La filtrazione a sabbia è un processo che consiste nella rimozione dei solidi sospesi mediante il passaggio del fluido attraverso un letto filtrante. I filtri possono lavorare a pressione atmosferica o maggiore.

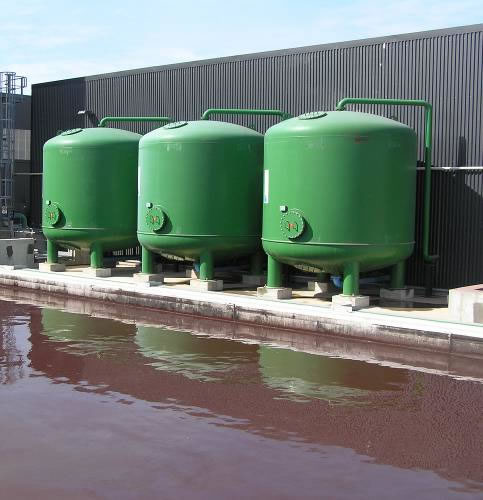

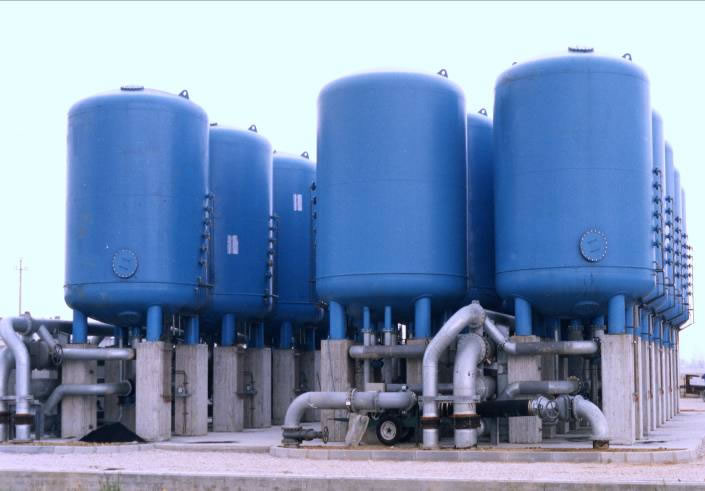

Il filtro in pressione è costituito da un apparecchio avente corpo cilindrico e da due fondi bombati di tipo pseudo-ellittico, costruito in acciaio al carbonio saldato e verniciato.

Il mezzo filtrante contenuto nel filtro può essere quarzite, antracite, pirolusite, in funzione del fluido trattato. Il filtro viene calcolato e realizzato secondo i requisiti PED/ASME per apparecchi in pressione.

All'interno del filtro sono collocati i seguenti accessori:

  • Una spessa piastra di acciaio perforata che funge da supporto per il mezzo filtrante
  • Un set di ugelli appositamente progettati e montati sulla piastra che hanno lo scopo di impedire la fuoriuscita del mezzo filtrante e di garantire una distribuzione uniforme dell'acqua in lavoro ed in contro lavaggio
  • Un sistema di scarico, attraverso una tubazione dedicata, del materiale trattenuto dal mezzo filtrante.

Il filtro è dotato di:

  • Tubazioni di servizio;
  • Passi d'uomo per il caricamento del granulato e per le ispezioni periodiche;
  • Manometri installati in ingresso e in uscita;
  • Un pressostato differenziale in acciaio inox.

Periodicamente si effettua il lavaggio del sistema filtrante con acqua ed aria in controcorrente.
L’intera gestione del sistema di filtrazione è automatizzata e gestita da PLC.
